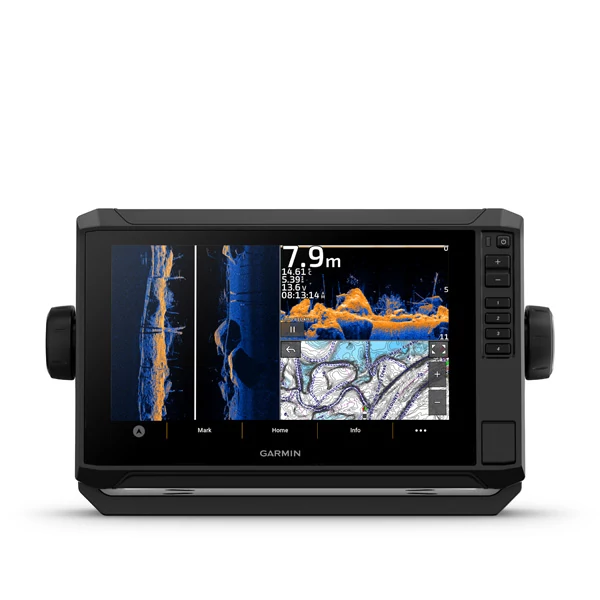

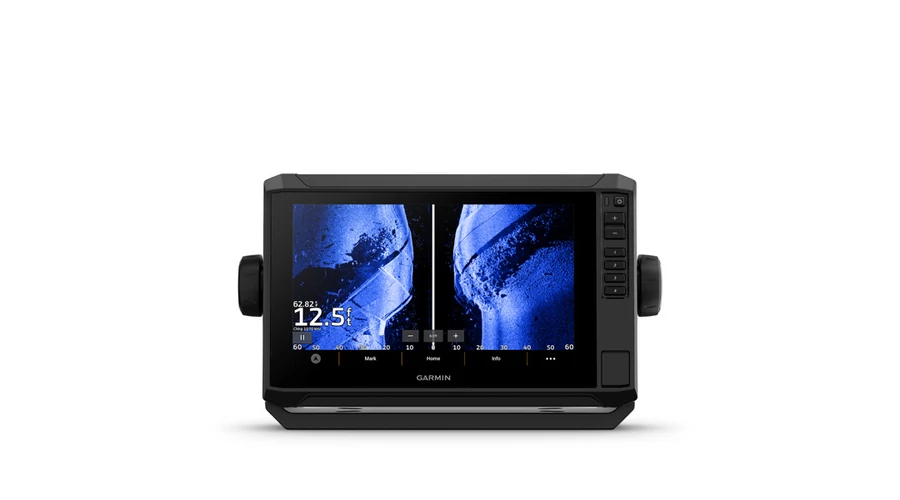

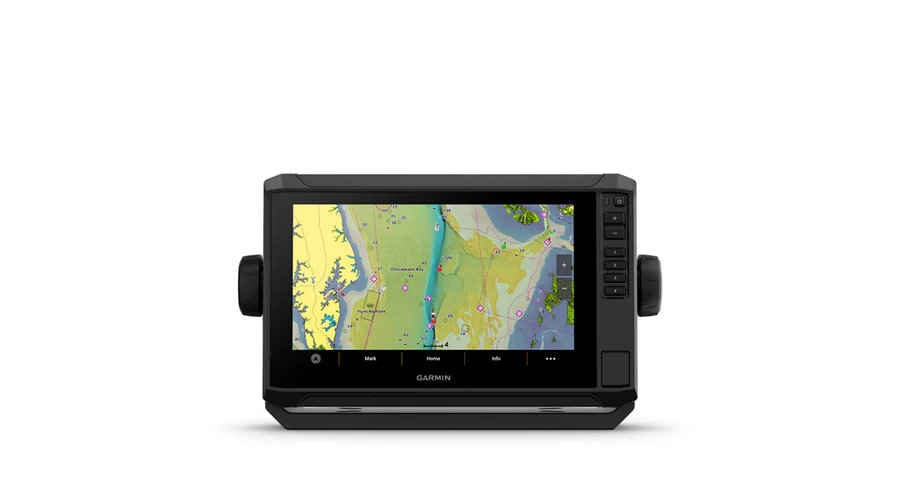

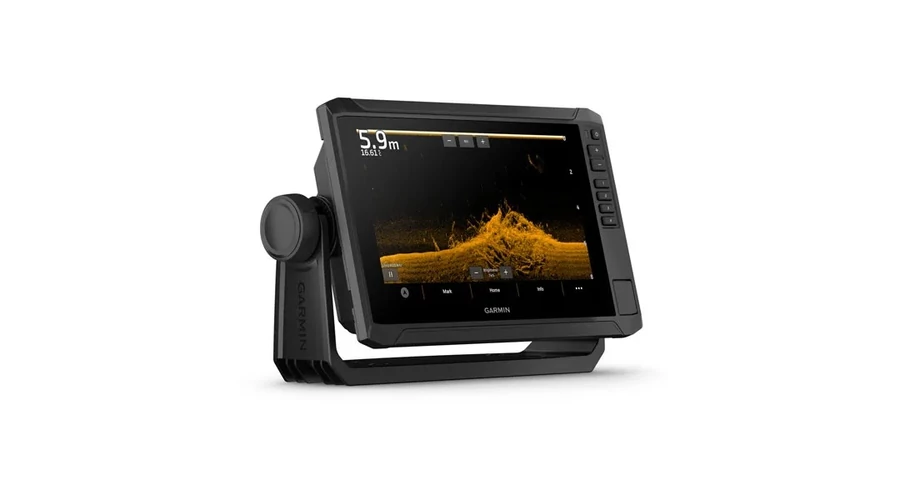

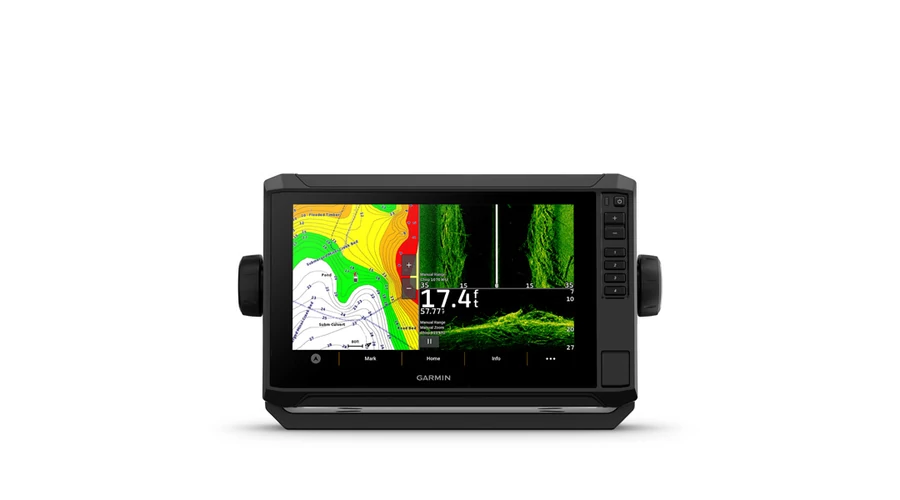

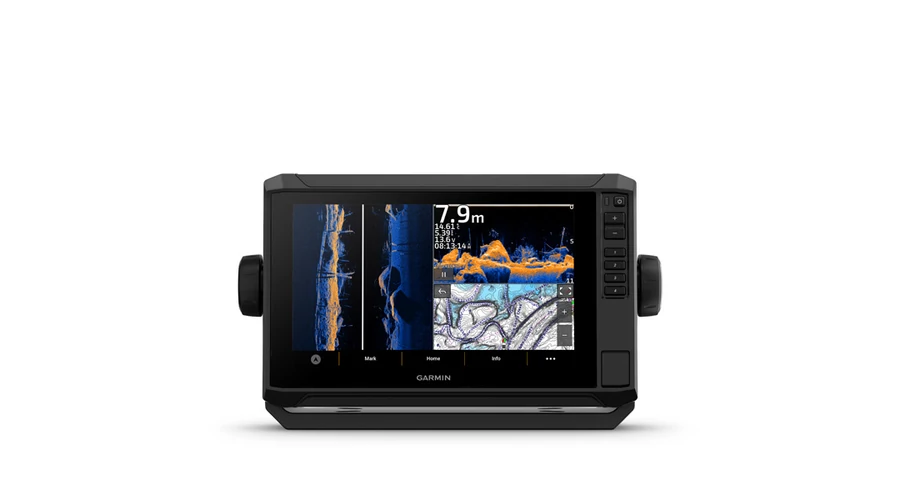

Garmin Sonar Echomap UHD2 9" Chartplotters

Elitný model z novej série kombo zariadení (GPS navigácia + sonar) echoMAP™ je teraz dostupný v novej konfigurácii s označením UHD 2. Model s označením echoMAP™ UHD2 92sv je dodávaný s celkom novou pokročilou sondou GT-56-UHD, ktorá okrem iného poskytne o 20 % väčšie rozsahy na troch frekvenciách oproti predchádzajúcim generáciám sond. echoMAP™ UHD2 92sv je vybavený kvalitným 9-palcovým dotykovým WQVGA displejom s vysokým rozlíšením 1024 x 600 bodov (asistovaným tlačidlami) a nízkou spotrebou 18 W. Výrobca ďalej vybavil zariadenie kvalitným procesorom pre rýchlu obsluhu a okamžité prekresľovanie sonarových a mapových detailov. Kompatibilný s NMEA 2000 protokolom umožňuje pripojiť prístroje zo série echoMAP™ k množstvu kompatibilných senzorov, prístrojov a doplnkových zariadení, takže môžete sledovať všetky dôležité údaje, ako je navigácia, stav paliva, motor a informácie o počasí, na jednom displeji.

Hlavné prednosti
Aktívny držiak – unikátna konštrukcia umožňuje zariadenie (displejová jednotka) odobrať zo stojanu bez potreby odpájania káblov. Tie ostávajú pripojené v držiaku stojana na palube. echoMAP™ UHD 2 92sv spája kvalitný sonar a GPS navigátor (10 Hz GPS/GLONASS) do jedného zariadenia. Medzi najdôležitejšie vlastnosti prístroja patrí nový dizajn a kvalitný displej pre precízne zobrazovanie údajov, ako aj vstavaná celosvetová základná mapa (zo satelitných snímok). Zariadenie podporuje používanie námorných máp z edície BlueChart® g3/g3 vision.

Námorná navigácia
Edície námorných máp BlueChart® g3 / g3 vision a Garmin Navionics+ prinášajú nový rozmer námornej navigácie so zobrazením v 3D móde (nad aj pod hladinou vody), plus užitočné automatické navádzanie na detailných podkladoch vo vysokom rozlíšení a na leteckých záberoch prístavov, marín, námorných dráh, navigačných značení a iných bodov záujmu (POI).

CHIRP integrovaný sonar – vlastnosti a parametre
Nová sonda GT-56-UHD v kombinácii s integrovaným sonarom s výkonom 500 W (RMS) a podporou CHIRP ponúka špičkové parametre.

Dostupné frekvenčné rozsahy:

• single channel CHIRP, 50/77/83/200 kHz, L, M, H CHIRP
• ClearVü: 260/455/800/1000/1200 kHz
• SideVü: 260/455/800/1000/1200 kHz

Výkon: Traditional 350 W; ClearVü/SideVü 500 W – Traditional High-wide CHIRP (150-240 kHz)
ClearVü/SideVü: 455 kHz (425-485 kHz), 800 kHz (790-850 kHz), 1000 kHz (940-1100 kHz)

Dostupné uhly snímania:

• Traditional CHIRP High Wide: 24°-16° @ 150-240 kHz
• ClearVü: 0.52° x 52° @ 1,000 kHz / 0.64° x 35° @ 800 kHz / 1.1° x 52° @ 455 kHz
• SideVü: 0.52° x 52° @ 1,000 kHz / 0.64° x 35° @ 800 kHz / 1.1° x 52° @ 455 kHz

Maximálny dosah (sladké vody): Traditional CHIRP High Wide: 240 m / ClearVü: 120 m / SideVü: 150 m

Široké spektrum voliteľných typov sond pre špecifické použitie
Garmin sonarové technológie umožňujú rozšírenie dostupných parametrov sonaru. Okrem štandardnej montáže (na zrkadlo) je možné zvoliť sondu s vnútrotrupovou alebo ceztrupovou montážou.

Vyhotovenie a ovládanie sonaru
echoMAP™ UHD2 92sv má pogumovaný povrch a je kompletne vodotesný (IPX7). Kompaktné prevedenie zobrazovacej jednotky dopĺňa jednoduché používateľské rozhranie pre pohodlnú obsluhu. Ovládanie je zabezpečené dotykovým displejom asistovaným tlačidlami. Menu je dostupné v slovenskom alebo českom jazyku.

Garmin Quickdraw™ Community
Bezplatné rozšírenie softvéru na kompatibilných sonaroch s GPS a námorných navigátoroch Garmin. Funkcia Quickdraw Contours umožňuje skenovanie dna a vytváranie podrobných máp reliéfu dna s HD vrstevnicami (cca 30 cm). Mapy je možné ukladať a zdieľať prostredníctvom Garmin Quickdraw™.

Podpora sieťovania cez NMEA 2000 a NMEA 0183

Rozmery a vlastnosti:

• Rozmery zariadenia (ŠxVxH): 26.4 x 16.6 x 8.0 cm
• Displej (ŠxV): 19.8 x 11.5 cm; 22.9 cm uhlopriečka
• Rozlíšenie displeja: 1024 x 600
• Typ: dotykový s podsvietením (asistovaný tlačidlami)
• Hmotnosť: 1300 g
• Napájanie: 10-28 V
• Externý zdroj: AKU 12V/7,2Ah
• Odolnosť voči vode: Áno (IPX7)
• Prenosný: Áno

Funkcie a výbava:

• CHIRP ClearVü a SideVü s podporou 260/455/800/1000/1200 kHz
• Traditional CHIRP: 50/77/83/200 kHz
• Panoptix Livescope: podporované
• Výkon (RMS): 500 W (2400 W peak-to-peak)
• Maximálna hĺbka: Traditional 240 m / ClearVü 120 m / SideVü 150 m
• Senzor teploty vody: Áno
• Technológia See-thru®: Áno
• Zvukové alarmy: Áno
• Split-screen zoom: Áno
• Ultrascroll™: Áno
• Nastaviteľná hĺbková línia: Áno
• Teplota vody – časový a grafický priebeh: Áno
• Prepojenie: NMEA 0183, NMEA 2000, Garmin Marine Network
• Bezdrôtová komunikácia: Wi-Fi, Bluetooth, ANT+

Balenie obsahuje:

• echoMAP™ UHD 92sv
• sondu s montážnou sadou na zrkadlo GT56UHD-TM (9 m kábel s možnosťou predĺženia)
• aktívny otočno-výklopný držiak s montážnou sadou
• napájací kábel
• šablónu s držiakom pre vstavanú montáž (Flush)
• ochranný kryt displeja
• montážnu príručku a dokumentáciu
